A Engenharia Reversa consiste basicamente em copiar um determinado modelo, ou seja, criar um modelo tridimensional partindo de um objeto já existente. O aplicativo do UniCAM 3D, para gerenciamento de arquivos digitalizados, permite importar os arquivos em formato ASCII ou binário, obtidos por meio de digitalização com apalpador mecânico ou digitalização a laser.
O UniCAM, a partir da leitura de um ou mais arquivos digitalizados, converte estes arquivos em superfícies tridimensionais, em modo automático, levando em consideração o raio do apalpador e se necessário reconstruindo os cantos vivos internos. O sistema permite a leitura de até 15 arquivos que descrevam o modelo, feitos com modalidades diferentes entre si.
A digitalização pode ser feita com apalpadores e processos diferentes entre si, e durante o processo pode ser usada uma deflexão elevada do apalpador, diminuindo o tempo de digitalização.
Com uma única digitalização é possível gerar o modelo complementar (macho e fêmea) e usar fatores de escala diferentes para os eixos X, Y e Z em regiões do modelo.
DownloadAs digitalizações importadas no UniCAM, podem ser exportadas nos formatos: IGES, DXF e STL, para utilização em outros sistemas CAD/CAM.
Download
Visualização gráfica de um objeto digitalizado a laser.

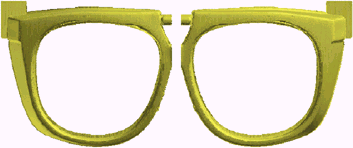

Rendering do objeto importado pelo UniCAM.Eliminação das partes excedentes da digitalização.
Eliminação das partes excedentes da digitalização.
DownloadEspelhamento para obter o complemento do objeto.
Criação das superfícies complementares.
Inserção das superfícies complementares.
Usinagem em desbaste por patamares.
Download
Usinagem com passadas paralelas.
Simulação da operação de desbaste com remoção de material e controle de colisão.
